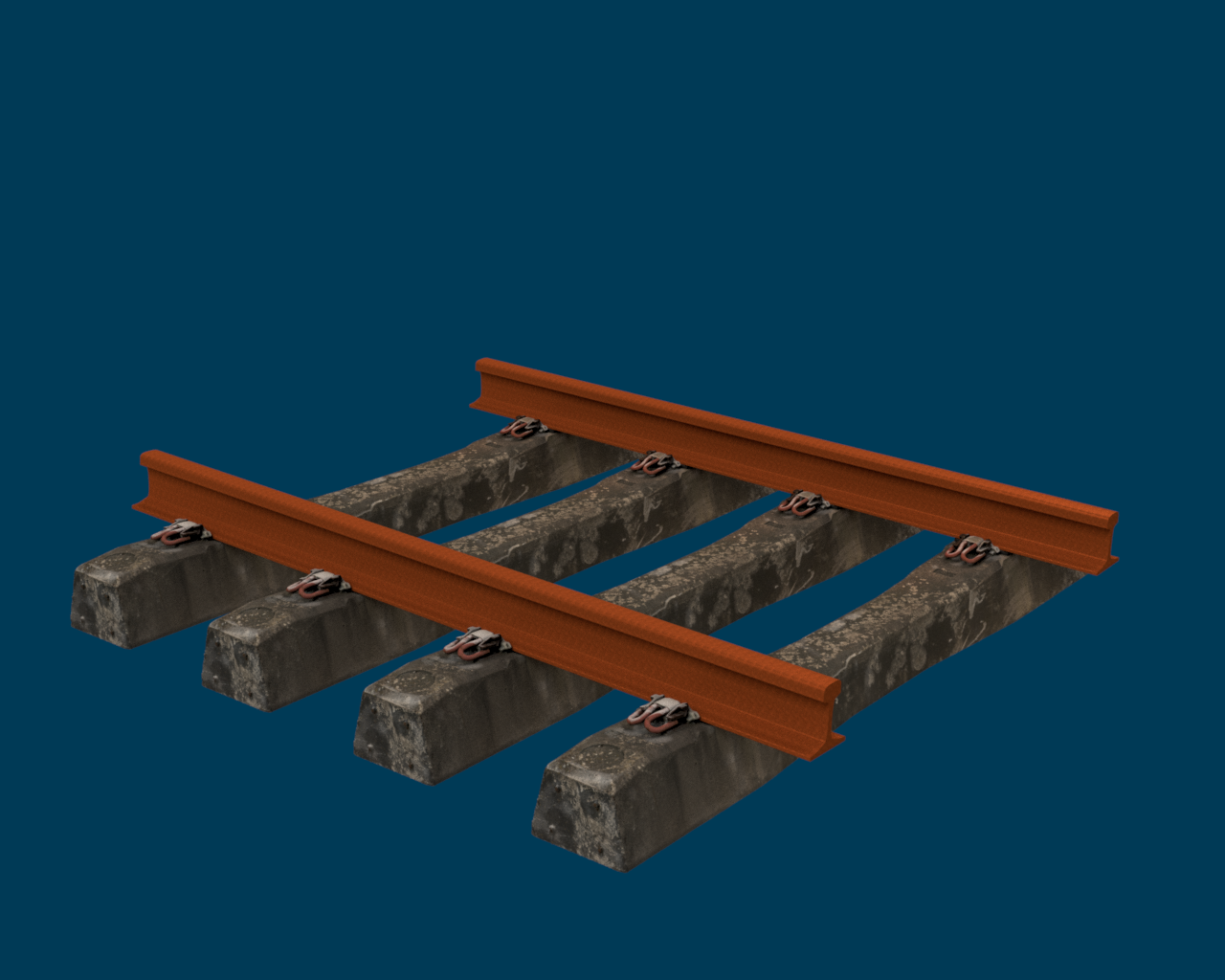

Traverse FastClip — de l'objet physique au modèle 3D exploitable
Dans le cadre d'un projet interne sur les fixations rail-traverses FastClip, j'ai transformé une traverse réelle en fichier 3D utilisable en CAO, impression et discussion d'équipe.
Un collègue avait besoin d'un modèle 3D fidèle d'une traverse FastClip pour son propre projet. Les plans fabricant ne couvraient pas la géométrie réelle après mise en service. Il fallait reconstruire à partir de l'objet physique.
Objectif : un fichier CAO propre, manipulable, et une pièce imprimée physique pour accélérer les discussions.
- Numérisation. Scan 3D complet de la traverse au scanner Artec Eva, plusieurs passes pour couvrir toutes les faces et les détails de fixation.
- Nettoyage. Alignement des nuages de points dans Artec Studio, suppression des artefacts, fusion du maillage.
- Reconstruction CAO. Import dans Fusion 360, reprise de la géométrie par surfaces et solides pour obtenir un modèle paramétrable.
- Livraison. Fichier remis au collègue + impression FFF pour faciliter les revues de projet en atelier.
